業界資訊

谷景GNL1210J221貼片電感替代TDK的NLV32T-221J貼片電感

2020-06-16 10:36:32 admin

上周,有一家客戶詢問一款TDK的NLV32T-221J貼片電感,問谷景有沒有替代的,這款TDK電感對應谷景GNL系列,GNL電感屬于塑封電感,感值都偏小,谷景最大可以做到22uH,客戶要求的電感值也是22uH。

我們將NLV32T-221J貼片電感和GNL1210J221貼片電感做一下對比:

1、尺寸:

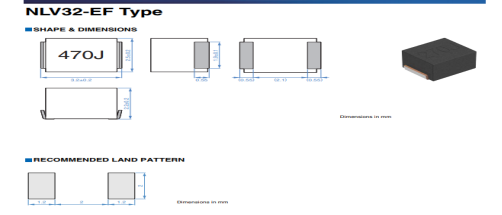

NLV32T-221J貼片電感的尺寸:長:3.2±0.2mm,寬:2.5±0.2mm,高:2.2±0.2mm,焊盤寬:0.55mm,焊盤長:1.9±0.1mm。如下圖:

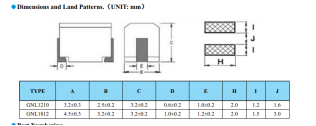

GNL1210J221貼片電感的尺寸:長:3.2±0.3mm,寬:2.5±0.2mm,高:3.2±0.2mm,焊盤寬:0.6±0.2mm,焊盤長:2.0mm。如下圖:

從尺寸上來說,GNL1210J221貼片電感的尺寸和NLV32T-221J貼片電感的尺寸幾乎相同,相同焊盤上,就可以替代,不會出現尺寸過大、焊接不上的困擾。

2、感值參數

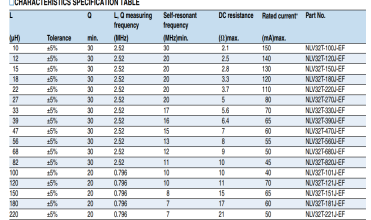

NLV32T-221J貼片電感的參數:感值:22uH±5%,阻值:21mΩ Max,電流50mA。如下圖:

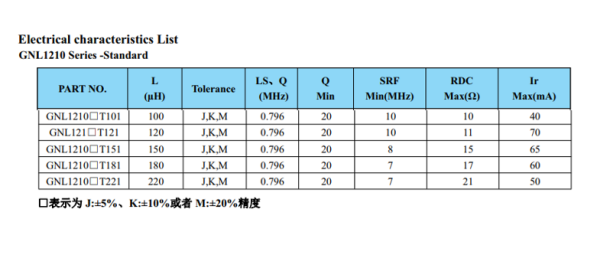

GNL1210J221貼片電感的參數:感值:22uH±5%,阻值:21mΩ,電流50mA。如下圖:

從感值參數上來說,GNL1210J221貼片電感和NLV32T-221J貼片電感的參數幾乎相同,不會出現感值參數太小,電路過載燒壞的困擾。
